FR-A800
具備先進的技術，可適應各種復雜的工業環境。無論是在提升生產效率、降低能耗還是優化設備運行方面，F(xiàn)R-A800 都能發揮重要作用。

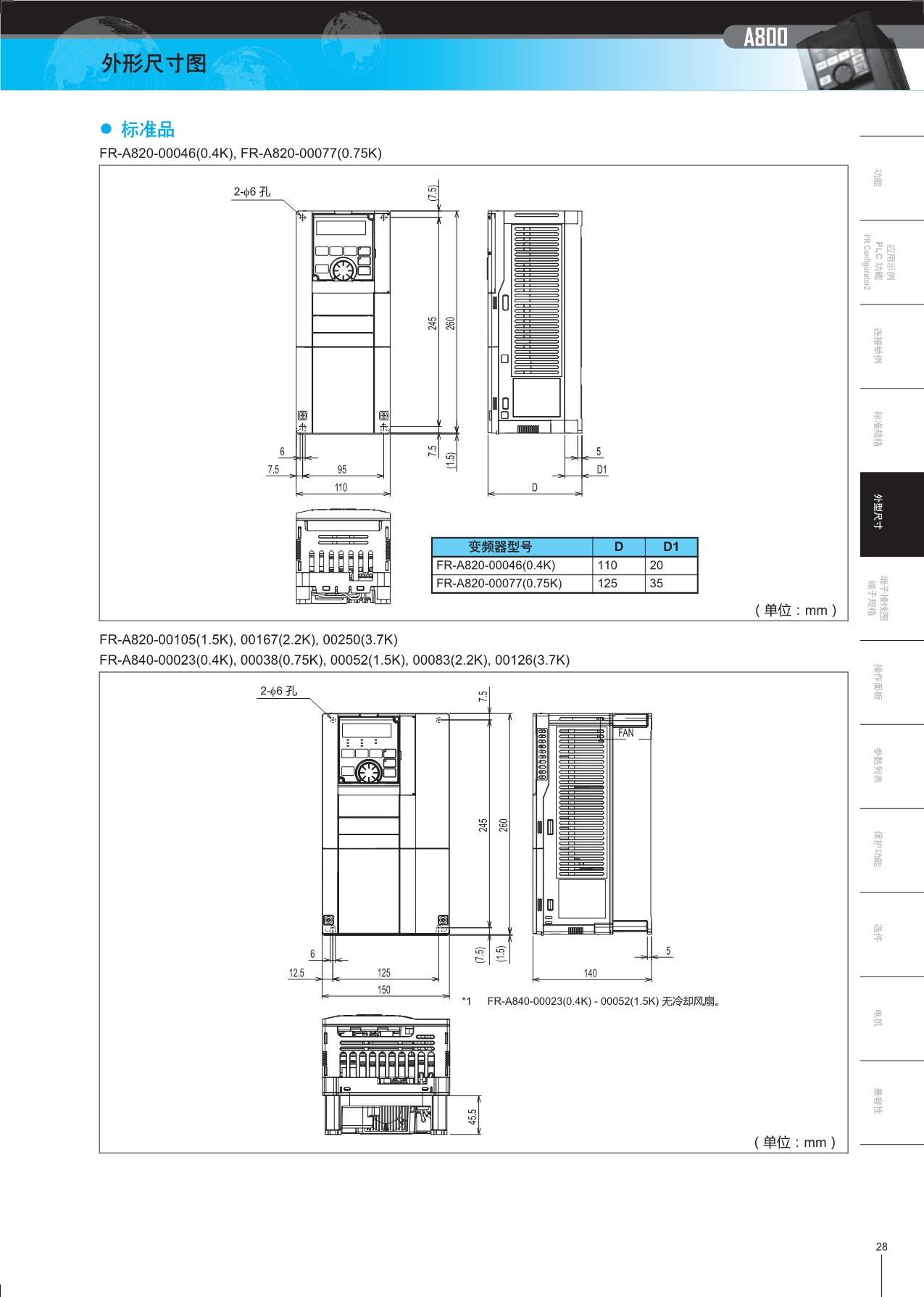

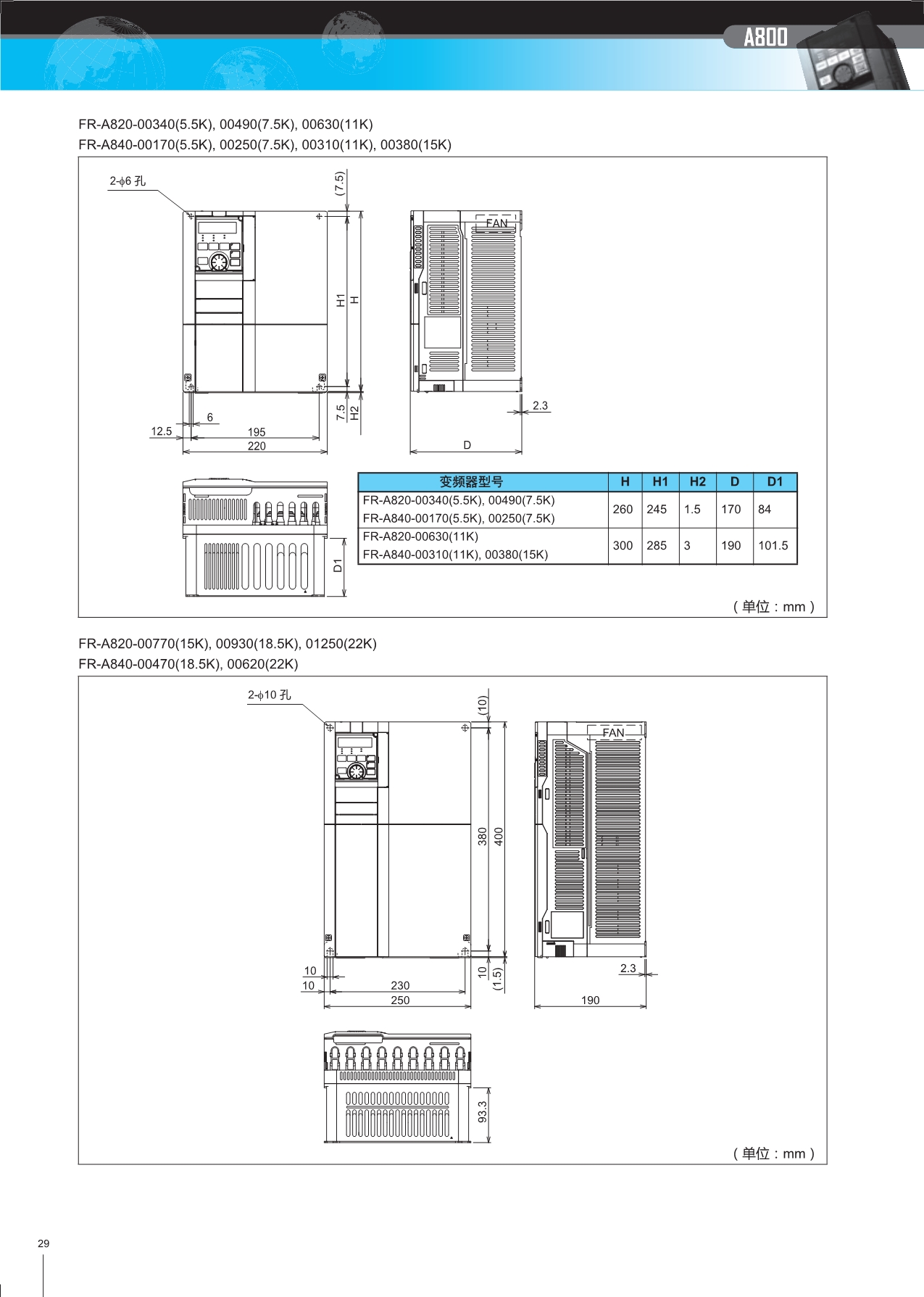

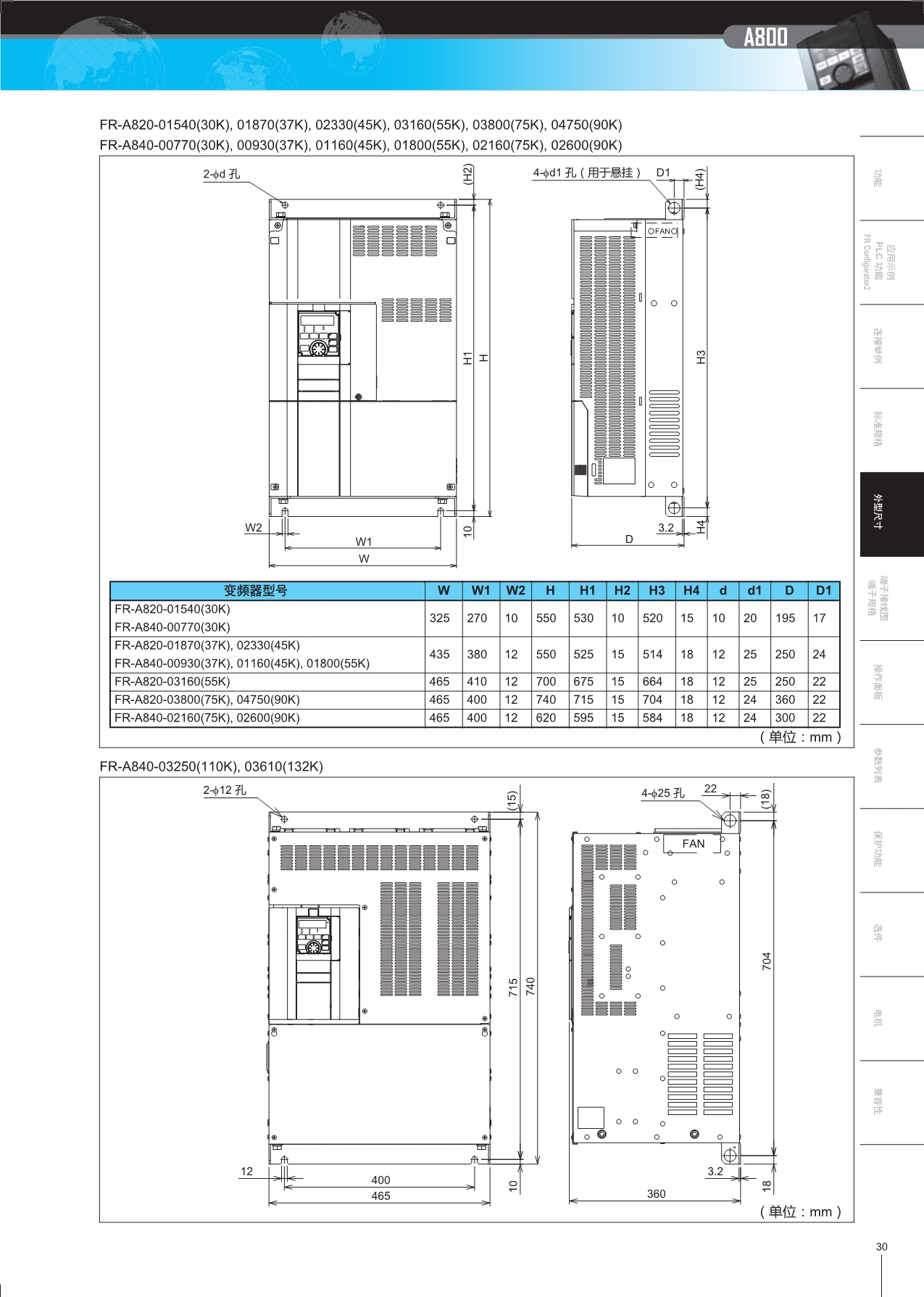

| FR-A820-（200V等級） | |||||||||||||
| 結構 | 型號 | 適用電機容量 | 輸出 | 電源 | 大約重量kg | ||||||||
| 額定容量(kVA) *2 | 額定電流A | 額定電壓 | 額定輸入電流(A) | 電源設備容量(kVA) | |||||||||
| SLD | LD | SLD | LD | SLD | LD | SLD | LD | SLD | LD | ||||
| 封閉式（IP20） | FR-A820-00046-2-60 /0.4KW | 0.75 | 0.75 | 18 | 1.6 | 4.6 | 4.2 | 3相 200~240V | 5.3 | 5 | 2 | 1.9 | 1.9 |
| FR-A820-00077-2-60 /0.75KW | 1.5 | 1.5 | 2.9 | 2.7 | 7.7 | 7 | 8.9 | 8.3 | 3.4 | 3.2 | 2.1 | ||
| FR-A820-00105-2-60 /1.5KW | 2.2 | 2.2 | 4 | 3.7 | 10.5 | 9.6 | 13.2 | 12.2 | 5 | 4.7 | 3.0 | ||
| FR-A820-00167-2-60 /2.2KW | 3.7 | 3.7 | 6.4 | 5.8 | 16.7 | 15.2 | 19.7 | 18.3 | 7.5 | 7 | 3.0 | ||
| FR-A820-00250-2-60 /3.7KW | 5.5 | 5.5 | 10 | 8.8 | 25 | 23 | 31.3 | 28.5 | 12 | 11 | 3.0 | ||
| FR-A820-00340-2-60 /5.5KW | 7.5 | 7.5 | 13 | 12 | 34 | 31 | 45.1 | 41.6 | 17 | 16 | 6.3 | ||
| FR-A820-00490-2-60 /7.5KW | 11 | 11 | 19 | 17 | 49 | 45 | 62.8 | 58.2 | 24 | 22 | 6.3 | ||
| FR-A820-00630-2-60 /11KW | 15 | 15 | 24 | 22 | 63 | 58 | 80.6 | 74.8 | 31 | 29 | 8.3 | ||
| FR-A820-00770-2-60 /15KW | 18.5 | 18.5 | 29 | 27 | 77 | 70.5 | 96.7 | 90.9 | 37 | 35 | 15 | ||
| FR-A820-00930-2-60 /18.5KW | 22 | 22 | 35 | 32 | 93 | 85 | 115 | 106 | 44 | 14 | 15 | ||
| 開放型(IP00) | FR-A820-01250-2-60 /22KW | 30 | 30 | 48 | 43 | 125 | 114 | 151 | 139 | 58 | 53 | 15 | |
| FR-A820-01540-2-60 /30KW | 37 | 37 | 59 | 53 | 154 | 140 | 185 | 178 | 70 | 68 | 22 | ||
| FR-A820-01870-2-60 /37KW | 45 | 45 | 71 | 65 | 187 | 170 | 221 | 207 | 84 | 79 | 42 | ||
| FR-A820-02330-2-60 /45KW | 55 | 55 | 89 | 81 | 233 | 212 | 269 | 255 | 103 | 97 | 42 | ||
| FR-A820-03160-2-60 /55KW | 75 | 75 | 120 | 110 | 316 | 288 | 316 | 288 | 120 | 110 | 54 | ||
| FR-A820-03800-2-60 /75KW | 90/110 | 90 | 145 | 132 | 380 | 346 | 380 | 346 | 145 | 132 | 74 | ||
| FR-A820-04750-2-60 /90KW | 132 | 110 | 181 | 165 | 475 | 432 | 475 | 432 | 181 | 165 | 74 | ||

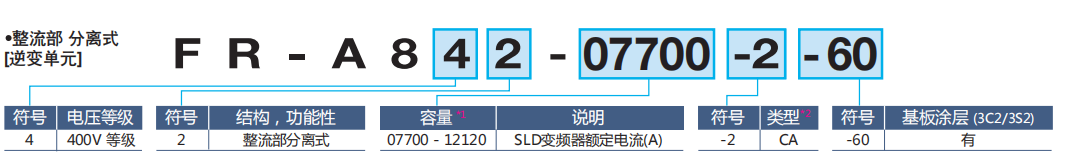

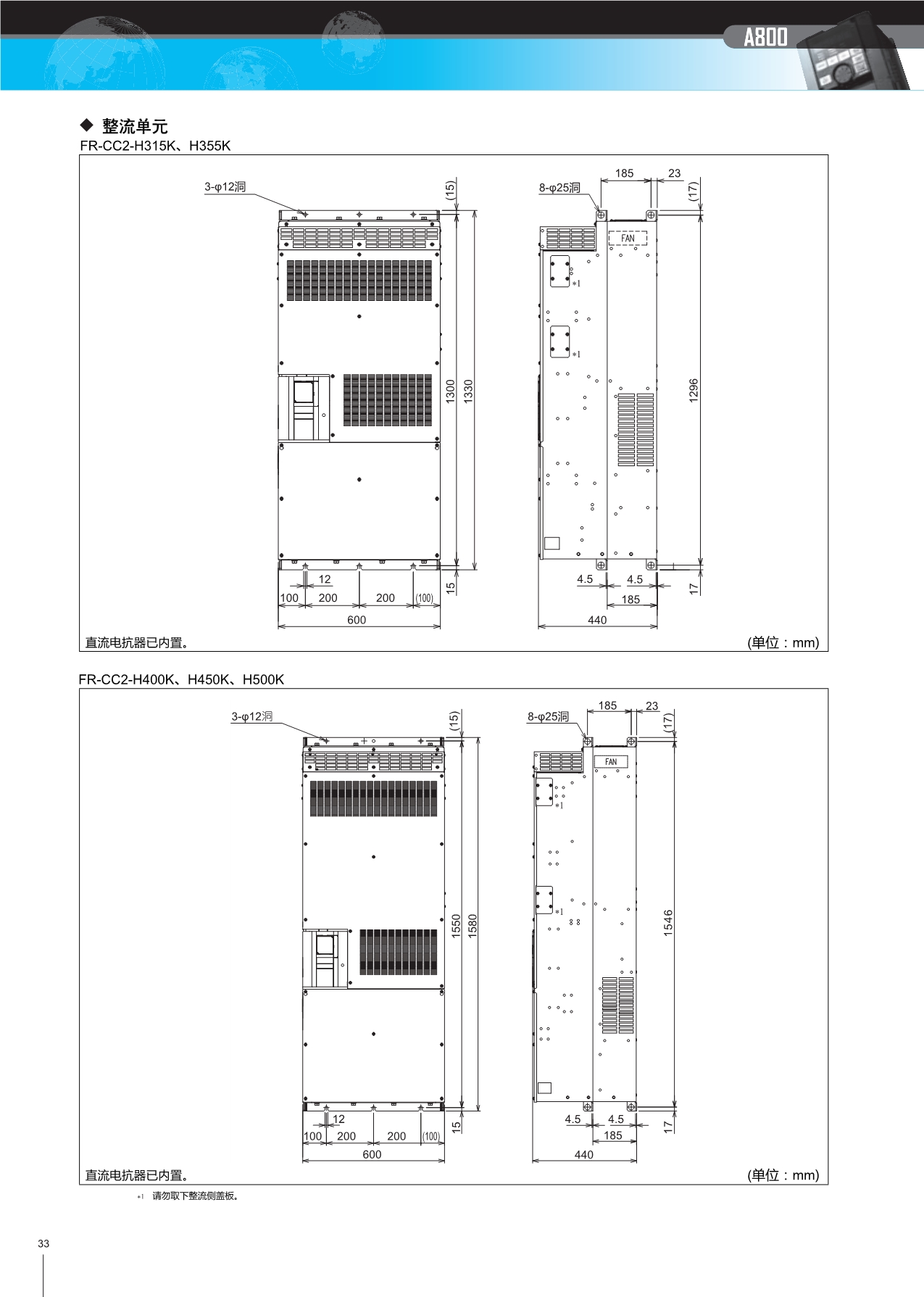

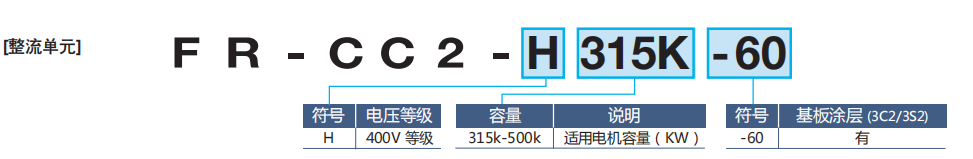

| FR-A842 | |||||||||||||
| 結構 | 型號 | 適用電機容量 | 輸出 | ||||||||||
| 額定容量 | 額定電流 | ||||||||||||
| SLD | LD | ND （初始設定） | HD | SLD | LD | ND （初始設定） | HD | SLD | LD | ND （初始設定） | HD | ||
| 開放型(IP00) | FR-A842-07700/315KW | 400 | 355 | 315 | 280 | 587 | 521 | 465 | 417 | 770 | 683 | 610 | 547 |
| FR-A842-08660/355KW | 450 | 400 | 355 | 315 | 660 | 587 | 521 | 465 | 866 | 770 | 683 | 610 | |
| FR-A842-09620/400KW | 500 | 450 | 400 | 355 | 733 | 660 | 587 | 521 | 962 | 866 | 770 | 683 | |
| FR-A842-10940/450KW | — | 500 | 450 | 400 | 834 | 733 | 660 | 587 | 1094 | 962 | 866 | 770 | |
| FR-A842-12120/500KW | — | 500 | 450 | 924 | 834 | 733 | 660 | 1212 | 1094 | 962 | 866 | ||

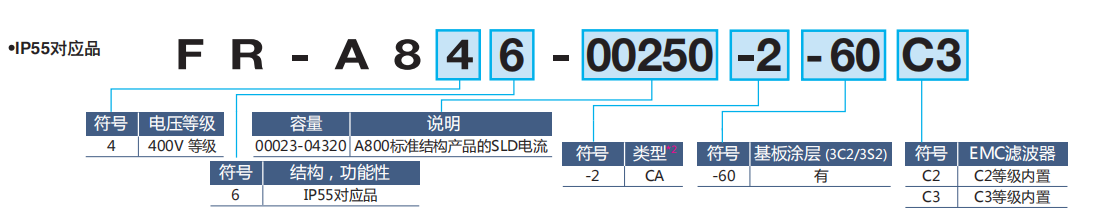

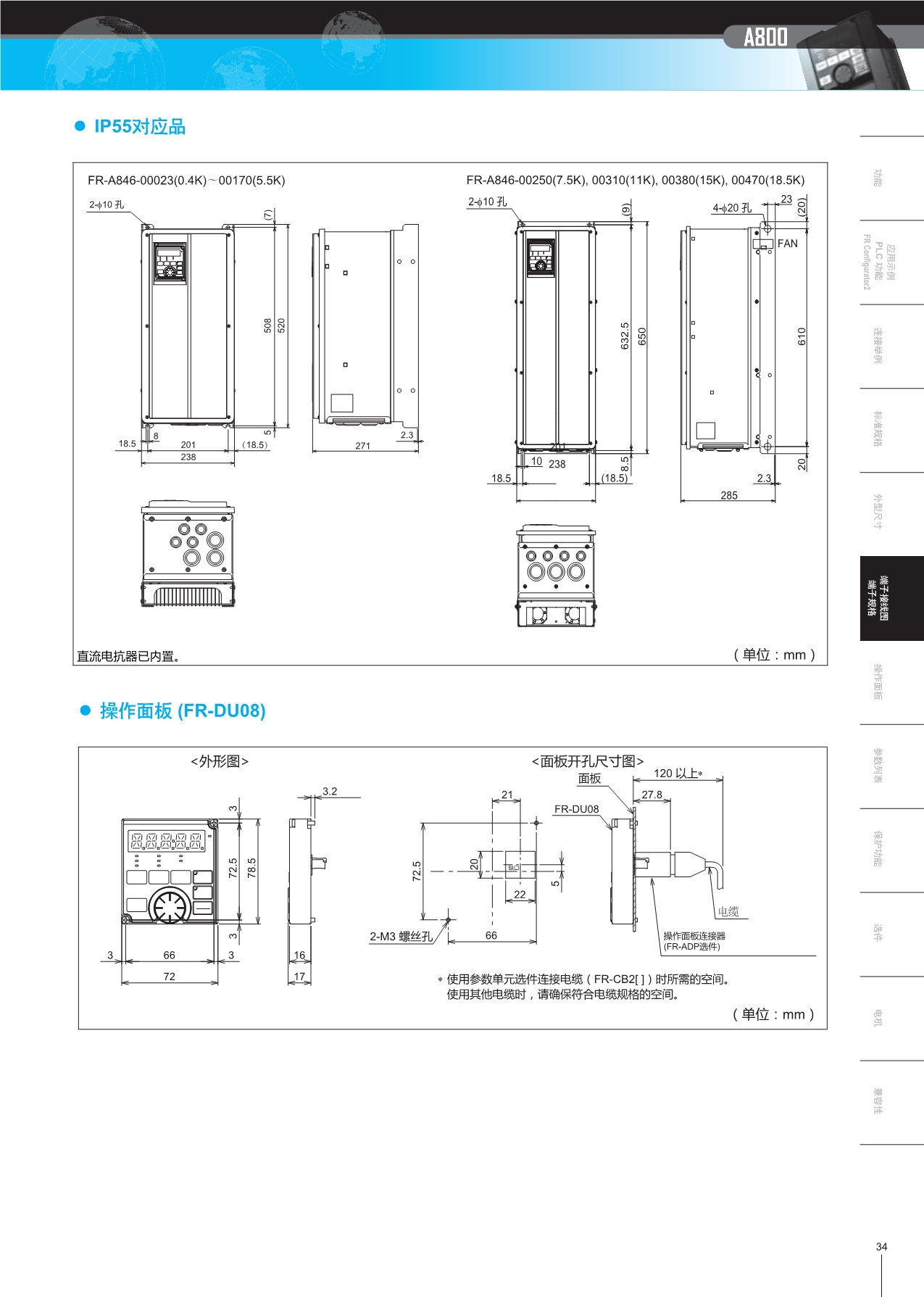

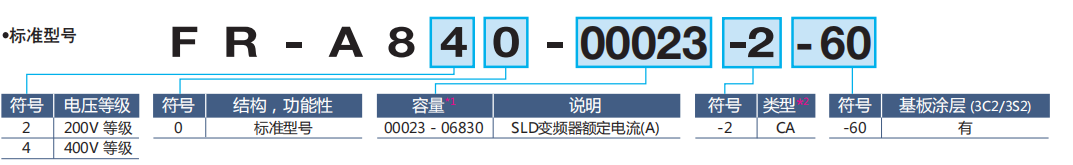

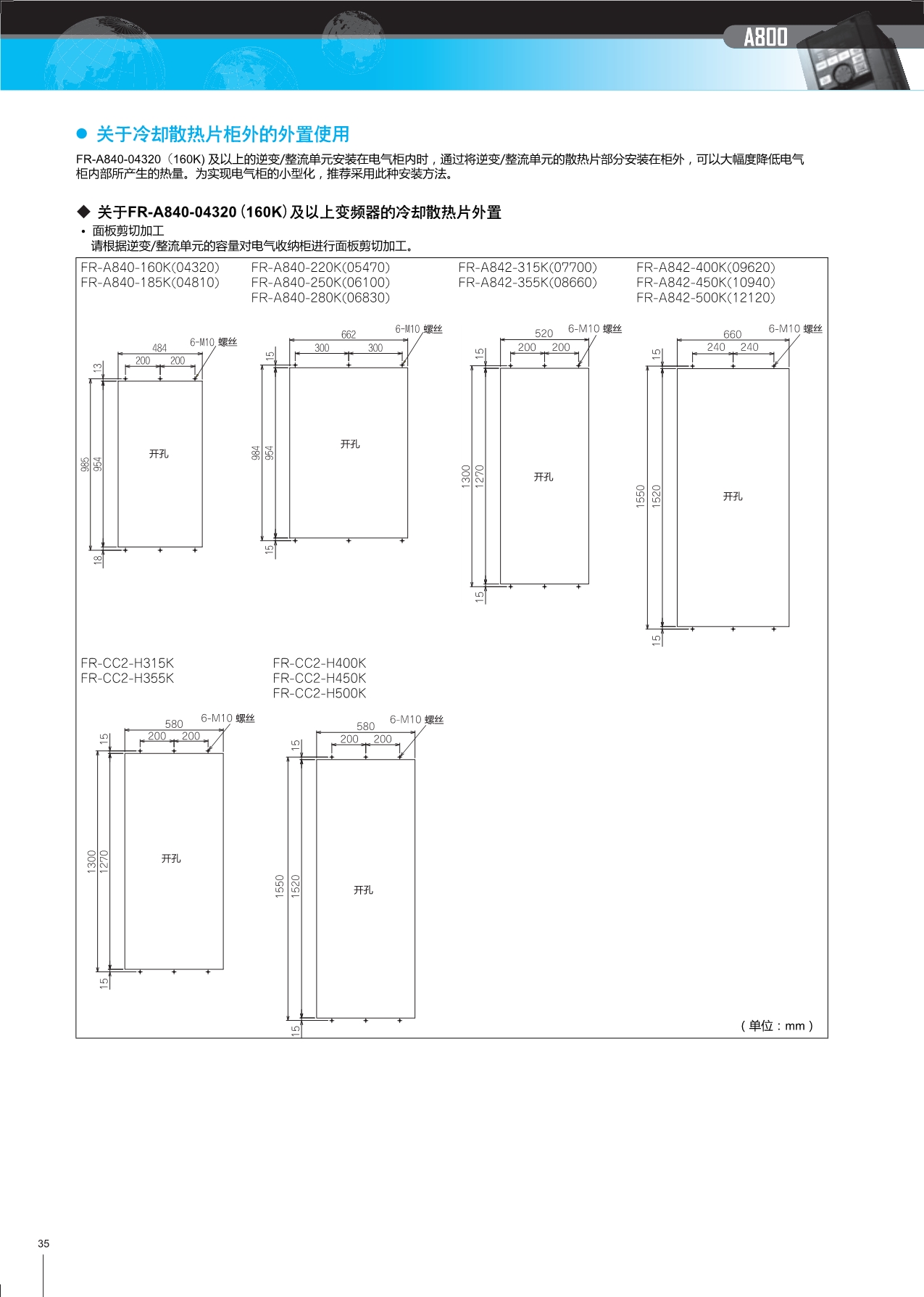

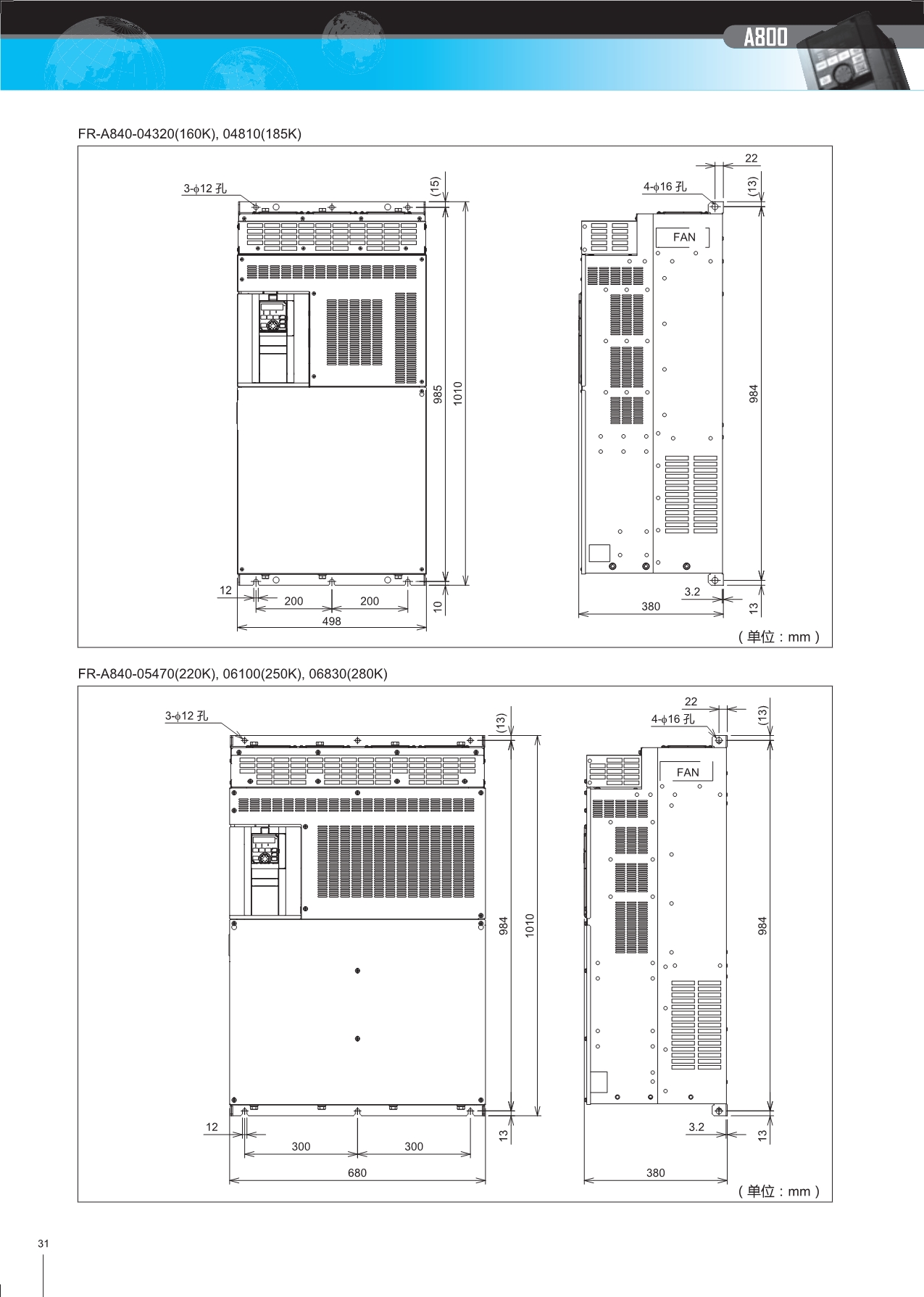

| FR-A846 | |||||||||||||
| 結構 | 型號 | 適用電機容量 | 輸出 | 電源 | 大約重量kg | ||||||||
| 額定容量(kVA) *2 | 額定電流A | 額定電壓 | 額定輸入電流(A) | 電源設備容量(kVA) | |||||||||
| LD | ND | LD | ND | LD | ND | LD | ND | LD | ND | ||||
| 防塵-防水型 | FR-A846-00023-2-60/0.4KW | 0.75 | 0.4 | 1.6 | 1.1 | 2.1 | 1.5 | 三相380~500V | 2.1 | 1.5 | 1.6 | 1.1 | 15 |
| FR-A846-00038-2-60/0.75KW | 1.5 | 0.75 | 2.7 | 1.9 | .3.5 | 2.5 | 3.5 | 2.5 | 2.7 | 1.9 | 15 | ||
| FR-A846-00052-2-60/1.5KW | 2.2 | 1.5 | 3.7 | 3 | 4.8 | 4 | 4.8 | 4 | 3.7 | 3 | 15 | ||
| FR-A846-00083-2-60/2.2KW | 3.7 | 2.2 | 5.8 | 4.6 | 7.6 | 6 | 7.6 | 6 | 5.8 | 436 | 15 | ||
| FR-A846-00126-2-60/3.7KW | 5.5 | 3.7 | 8.8 | 6.9 | 11.5 | 9 | 11.5 | 9 | 9 | 6.9 | 16 | ||
| FR-A846-00170-2-60/5.5KW | 7.5 | 5.5 | 12 | 9.1 | 16 | 12 | 16 | 12 | 12 | 9 | 17 | ||
| FR-A846-00250-2-60/7.5KW | 11 | 7.5 | 18 | 13 | 23 | 17 | 23 | 17 | 18 | 13 | 26 | ||
| FR-A846-00310-2-60/11KW | 15 | 11 | 22 | 18 | 29 | 23 | 29 | 23 | 22 | 18 | 26 | ||
| FR-A846-00380-2-60/15KW | 18.5 | 15 | 27 | 24 | 35 | 31 | 35 | 31 | 27 | 24 | 27 | ||
| FR-A846-00470-2-60/18.5KW | 22 | 18.5 | 33 | 29 | 43 | 38 | 43 | 38 | 33 | 29 | 27 | ||
| FR-A840- | |||||||||||||||||||||
| 結構 | 型號 | 電機的適用容量 | 輸出 | 電源 | |||||||||||||||||
| 額定容量 | 額定電流 | 額定電流 | 電源容量 | ||||||||||||||||||
| SLD | LD | ND (初始設定） |
HD | SLD | LD | ND (初始設定） |
HD | SLD | LD | ND (初始設定） |
HD | SLD | LD | ND (初始設定） |
HD | SLD | LD | ND (初始設定） |
HD | ||
| 封閉式(IP20) | FR-A840-00023-2-60/0.4KW | 0.75 | 0.75 | 0.4 | 0.2 | 1.8 | 1.6 | 1.1 | 0.6 | 2.3 | 2.1 | 1.5 | 0.8 | 3.2 | 3 | 2.3 | 1.4 | 2.5 | 2.3 | 1.7 | 1.1 |
| FR-A840-00038-2-60/0.75KW | 1.5 | 1.5 | 0.75 | 0.4 | 2.9 | 2.7 | 1.9 | 1.1 | 3.8 | 3.5 | 2.5 | 1.5 | 5.4 | 4.9 | 3.7 | 2.3 | 4.1 | 3.7 | 2.8 | 1.7 | |
| FR-A840-00052-2-60/1.5KW | 2.2 | 2.2 | 1.5 | 0.75 | 4 | 3.7 | 3 | 1.9 | 5.2 | 4.8 | 4 | 2.5 | 7.8 | 7.3 | 6.2 | 37 | 5.9 | 5.5 | 4.7 | 2.8 | |
| FR-A840-00083-2-50/2.2KW | 3.7 | 3.7 | 2.2 | 1.5 | 6.3 | 5.8 | 4.6 | 3 | 8.3 | 7.6 | 6 | 4 | 10.9 | 10.1 | 8.3 | 6.2 | 8.3 | 7.7 | 6.3 | 4.7 | |
| FR-A840-00126-2-60/3.7KW | 5.5 | 5.5 | 3.7 | 2.2 | 10 | 8.8 | 6.9 | 4.6 | 12.6 | 11.5 | 9 | 6 | 16.4 | 15.1 | 12.3 | 8.3 | 12 | 12 | 9.4 | 6.3 | |
| FR-A840-00170-2-60/5.5KW | 7.5 | 7.5 | 5.5 | 3.7 | 13 | 12 | 9.1 | 6.9 | 17 | 16 | 12 | 9 | 22.5 | 22.3 | 17.4 | 12.3 | 17 | 17 | 13 | 9.4 | |
| FR-A840-00250-2-60/7.5KW | 11 | 11 | 7.5 | 5.5 | 19 | 18 | 13 | 9.1 | 25 | 23 | 17 | 12 | 31.7 | 31 | 22.5 | 17.4 | 24 | 24 | 17 | 13 | |
| FR-A840-00310-2-60/11KW | 15 | 15 | 11 | 7.5 | 24 | 22 | 18 | 13 | 31 | 29 | 23 | 17 | 40.3 | 38.2 | 31 | 22.5 | 31 | 29 | 24 | 17 | |
| FR-A840-00380-2-60/15KW | 18.5 | 18.5 | 15 | 11 | 29 | 27 | 24 | 18 | 38 | 35 | 31 | 23 | 48.2 | 44. | 40.6 | 31 | 37 | 34 | 31 | 24 | |
| FR-A840-00470-2-50/18.5KW | 22 | 22 | 18.5 | 15 | 36 | 33 | 29 | 24 | 47 | 43 | 38 | 31 | 58.4 | 53.9 | 48.2 | 40.3 | 44 | 41 | 37 | 31 | |
| FR-A840-00520-2-60/22KW | 30 | 30 | 22 | 18.5 | 47 | 43 | 34 | 29 | 62 | 57 | 44 | 38 | 76.8 | 75.1 | 56.5 | 48.2 | 59 | 57 | 43 | 37 | |
| 結構 | 型號 | 電機的適用容量 | 輸出 | 電源 | |||||||||||||||||
| 額定容量 | 額定電流 | 額定電流 | 電源容量 | ||||||||||||||||||
| SLD | LD | ND (初始設定） |
HD | SLD | LD | ND (初始設定） |
HD | SLD | LD | ND (初始設定） |
HD | SLD | LD | ND (初始設定） |
HD | SLD | LD | ND (初始設定） |
HD | ||
| 開放式(IP00) | FR-A840-00770-2-50/30KW | 37 | 37 | 30 | 22 | 59 | 53 | 43 | 34 | 77 | 70 | 57 | 44 | 97.6 | 89.7 | 75.1 | 56.5 | 74 | 64 | 57 | 43 |
| FR-A840-00930-2-50/37KW | 45 | 45 | 37 | 30 | 71 | 65 | 54 | 43 | 93 | 85 | 71 | 57 | 115 | 106 | 91 | 75.1 | 88 | 81 | 69 | 57 | |
| FR-A840-01160-2-60/45KW | 55 | 55 | 45 | 37 | 88 | 81 | 66 | 54 | 116 | 106 | 86 | 71 | 141 | 130 | 108 | 91 | 107 | 99 | 83 | 69 | |
| FR-A840-01800-2-60/55KW | 75/90 | 75 | 55 | 45 | 137 | 110 | 84 | 66 | 180 | 144 | 110 | 86 | 180 | 144 | 134 | 108 | 137 | 110 | 102 | 83 | |
| FR-A840-02150-2-50/75KW | 110 | 90 | 75 | 55 | 165 | 137 | 110 | 84 | 216 | 180 | 144 | 110 | 216 | 180 | 144 | 110 | 165 | 137 | 110 | 84 | |
| FR-A840-02600-2-60/90KW | 132 | 110 | 90 | 75 | 198 | 165 | 137 | 110 | 260 | 216 | 180 | 144 | 260 | 216 | 180 | 144 | 198 | 165 | 137 | 110 | |
| FR-A840-03250-2-60/110KW | 160 | 132 | 110 | 90 | 248 | 198 | 165 | 137 | 325 | 260 | 216 | 180 | 325 | 260 | 216 | 180 | 248 | 198 | 165 | 137 | |
| FR-A840-03610-2-60/132KW | 185 | 160 | 132 | 110 | 275 | 248 | 198 | 165 | 361 | 325 | 260 | 216 | 361 | 325 | 260 | 216 | 275 | 248 | 198 | 165 | |
| FR-A840-04320-2-60/160KW | 220 | 185 | 160 | 132 | 329 | 275 | 248 | 198 | 432 | 361 | 325 | 260 | 432 | 361 | 325 | 260 | 329 | 275 | 248 | 198 | |
| FR-A840-04810-2-60/185KW | 250 | 220 | 185 | 160 | 367 | 329 | 275 | 248 | 481 | 432 | 361 | 325 | 481 | 432 | 361 | 325 | 367 | 329 | 275 | 248 | |
| FR-A840-05470-2-60/220KW | 280 | 250 | 220 | 185 | 417 | 367 | 329 | 275 | 547 | 481 | 432 | 361 | 547 | 481 | 432 | 361 | 417 | 367 | 329 | 275 | |
| FR-A840-06100-2-50/250KW | 315 | 280 | 250 | 220 | 465 | 419 | 367 | 329 | 610 | 547 | 481 | 432 | 610 | 547 | 481 | 432 | 465 | 417 | 367 | 329 | |
| FR-A840-05830-2-50/280KW | 355 | 315 | 280 | 250 | 521 | 465 | 417 | 367 | 683 | 610 | 547 | 481 | 683 | 610 | 547 | 481 | 521 | 465 | 417 | 367 | |
| 選件以及設備 | ||||||
| 選件列表 | ||||||
| 通過將下列選件安裝至變頻器，使變頻器具備更多功能。 | ||||||
| 可同時安裝三個選件。(相同選件只可安裝1個，通訊選件僅可安裝1個。) | ||||||
| 名稱 | 類型 | 用途·規格等 | 可應用變頻器 | |||
| 內置式選件 | 矢量控制 | FR-A8AP | 可用編碼器執行矢量控制. | 全機種通用 | ||
| 定向控制/PLG | 通過與安裝在工作機械主軸等處的位置PLG的組合使用，可以進行主軸的位置停止(定向)控制.通過反饋電機旋轉速度，使速度保持恒定. | |||||
| 16位數字輸入 | FR-A8AX | 可以通過來自外部的BCD或二進制代碼的數字信號來設定變頻器的頻率。BCD碼3位(999)BCD碼4位(9999)二進制碼12位(FFFH)二進制碼16位(FFFFH) | ||||
| 數字輸出及擴展模擬量輸出 | FR-A8AY | 可以通過集電開路輸出變頻器主機標配的輸出信號。 | ||||
| 可以從電壓輸出端子(AMO) 、電流輸出端子(AM 1) 輸出模擬信號(輸出頻率、輸出電流等)。可連接DC20mA或DC10V計量器。 | ||||||
| 繼電器輸出 | FR-A8AR | 可以從變頻器主機所標配的輸出信號中任選3類，作為繼電器接點進行輸出。 | ||||
| 通訊 | CC-Link通訊 | FR-A8NC | 可通過電腦或PLC進行變頻器的運行、監視、參數修改等操作. | |||
| CC-Link IE field通訊 | FR-A8NCE | |||||
| PROFIBUS-DP通訊 | FR-A8NP | |||||
| 外置式選件 | 液晶操作面板 | FR-LU08 | 配備液晶顯示的圖像化操作面板-3 | 全機種通用 | ||
| 參數單元 | FR-PU07 | 配備LCD顯示的交互式參數單元 | ||||
| 配備電池的參數單元 | FR-PU07BB(-L) | 可以在不給變頻器供電情況下進行參數設定， | ||||
| 參數單元連接電纜 | FR-CB20 | 操作面板或參數單元連接線口表示電纜長度。(1m，3m，5m) | ||||
| 操作面板連接器 | FR-ADP | 用于操作面板(FR-DU08)和連接電纜之間的接插件。 | ||||
| PLG用電纜 | FR-V7CBLOO | 連接變頻器與三菱矢量控制電機(S F-V5RU)專用電纜。口表示電纜長度。(5m，15m，30m) | ||||
| 安裝兼容選件 | FR-A AT | 通過選件可利用原FR-A500系列安裝孔安裝FR-A800系列。 | FR-A840-00310(11K)， FR-A840-00380(15K) |
|||
| FR-A 5 A T | 通過選件可利用原FR-A200系列安裝孔安裝FR-A800系列。 | 容量對應 | ||||
| 交流電抗器 | FR-HAL | 可以增進功率因數并降低輸入側的諧波電流。 | 容量對應 | |||
| 直流電抗器 | FR-HEL | |||||
| 線噪聲濾波器 | FR-B S F 01 | 用于降低無線電噪聲。 | FR-A820-00340(5.5K)及以下容量 FR-A840-00170(5.5K)及以下容量 |
|||
| FR-BLF | 在所有型號之間共享 | |||||
| 高頻制動電阻器 | FR-ABR | 提升內置恢復 制動能力(容許使用率10/6ED) | FR-A820-01250(22K)及以下容量 FR-A840-00620(22K)及以下容量 |
|||
| 制動單元 | FR-BU2 | 用于增進變頻器的制動能力(用于大慣性負載或位能性負載)。制動單元和電阻器單元結合使用 | 容量對應 | |||
| 電阻器單元 | FR-BR | FR-A820-03160(55K)及以下容量 FR-A840-01800(55K)及以下容量 |
||||
| MT-BR5 | FR-A820-03800(75K)及以上容量 FR-A840-02160(75K)及以上容量 |
|||||
| 共直流母線變流器 專用于FR-CV的電抗器 |
FR-CV FR-CVL |
通過共直流母線的方式將電機產生的制動能力回饋到電網。 | FR-A820-03160(55K)及以下容量 FR-A840-01800(55K)及以下容量 |
|||
| 電源恢復變流器 | MT-RC | 可將電機產生的制動能力恢復后回饋到電網的節能型高性能制動單元 | FR-A840-02160(75K)及以上容量 | |||
| 高功率因數整流器 | FR-HC2 | 高功率因數整流器是將整流部的輸入電流波形轉換成正弦波，從而大幅壓制電源諧波。(與標準附件合使用) | 容量對應 | |||
| 浪涌電壓壓制濾波器 | FR-A S F | 壓制電機產生的浪涌電壓。 | FR-A840-01800(55K)及以下容量 | |||
| FR-BMF | FR-A840-00170(5.5K)- FR-A840-00930(37K)容量對應 |
|||||
| 正弦波濾波器 | 電抗器 | MT-BSL(-HC) | 降低變頻器驅動時電機的噪音.電抗器和電容器組合使用. | FR-A820-03800(75K)及以上容量 FR-A840-02160(75K)及以上容量 對應+1 |
||
| 電容器 | MT-BSC | |||||
| 名稱 | 類型 | 應用、配置，等等 | 可應用變頻器 | |
| FR系列操作，設定箱相 | 帶頻率計操作箱 | FR-AX | 單獨運行用，設有頻率設定器、頻率計以及啟動、停止開關 | 全機種通用 |
| 聯動設定操作箱 | FR-AL | 與外部信號(DC0~5V、0~10V)的聯動運行(1VA)*2 | ||
| 三速設定操作箱 | FR-AT | 高、中、低三速切換的速度操作(1.5VA)*2 | ||
| 遠程設定箱 | FR-FK | 遠程操作用，可在遠程多個位置進行操作(5VA) | ||
| 比率設定箱 | FR-FH | 用于比率運行，可設定5臺變頻器的比率(3VA) | ||
| 追隨設定箱 | FR-FP | 通過測速發電機(PG)信號進行追隨運行(3VA)) | ||
| 主速度設定箱 | FR-FG | 多臺(35臺)變頻器并列運行用主速度設定器(5VA) | ||
| 傾斜信號箱 | FR-FC | 緩慢啟動和停止，可實現并列運行加減速(3VA) | ||
| 位移檢驗箱 | FR-FD | 勻速運行用，與位移傳感器、自整角機組合使用(5VA) | ||
| 前置放大箱 | FR-FA | 作為A/V轉換器或增幅放大器使用(3VA) | ||
| 其他 | 測速發電機 | QV AH-10 | 用于追蹤操作， AC70V/35V500Hz(2500r/min) | |
| 變位檢驗器 | Y VGC-500W-NS | 勻速運行用(機械的變位檢驗)，輸出AC90V/90° | ||
| 頻率設定器 | WA2W1k | 設定頻率用， 繞線型2W1kQB特性 | ||
| 頻率計(64mmx60mm) | YM206NRI1mA | 專用頻率計量器(到120Hz刻度為止)，線圈可動型直流電流計 | ||
| 刻度校正電阻器 | RV24YN10kQ | 對于頻率計量器的刻度校正。碳素皮膜型B特性 | ||
| 變頻器設置軟件(FR Configurator 2) | SW1DND-FRC 2 | 支持變頻器的啟動及維護 | ||
